Ansys电学解决方案
Ansys EBU Solution
ANSYS HFSS是一款通用的针对任意三维结构的全波高频电磁场仿真
工具,内部包含多种丰富算法提供多种应用方向支撑,通用性极佳。
• 用户数量最庞大的三维高频电磁场仿真工具,被业界普遍视为拥有
最高精度的黄金标尺,经常被用于验证其他仿真工具的精度。
信号完整性:ANSYS SIWave
• SI/PI/EMC分别是Signal Integrity(信号完整性),Power Integrity(电源完
整性)与Electromagnetic Compatible(电磁兼容)的缩写。
• 狭义上,SI/PI/EMC仿真是指通过电磁场分析和电路分析,进行高速数字信号相关设备的仿真
与优化,从而帮助用户降低误码率和电源噪声,并满足相应电磁兼容规范。
• 广义上,SI/PI/EMC仿真领域不仅仅限于高速数字信号相关设备,而是包括了电路设计中所有
需要使用电磁场仿真的领域。 • ANSYS SIWave 是特别针对 PCB、芯片封装的信号、电源完整性仿真软
件,采用定制化的电磁场算法, 能够高效准确地求解几十层的 PCB 和上
千管脚的封装结构。
• 通过接口与各家 EDA 设计工具无缝集成,也可与ANSYS HFSS以及电路
仿真平台进行协同联合仿真,为客户提供最便捷的系统级仿真体验。
• 主要应用:集成电路封装、PCB板级设计、信号电源完整性、去耦电容自
动优化、高速通道设计、电磁兼容等
• 当前热点:半导体、芯片等
低频:ANSYS Maxwell

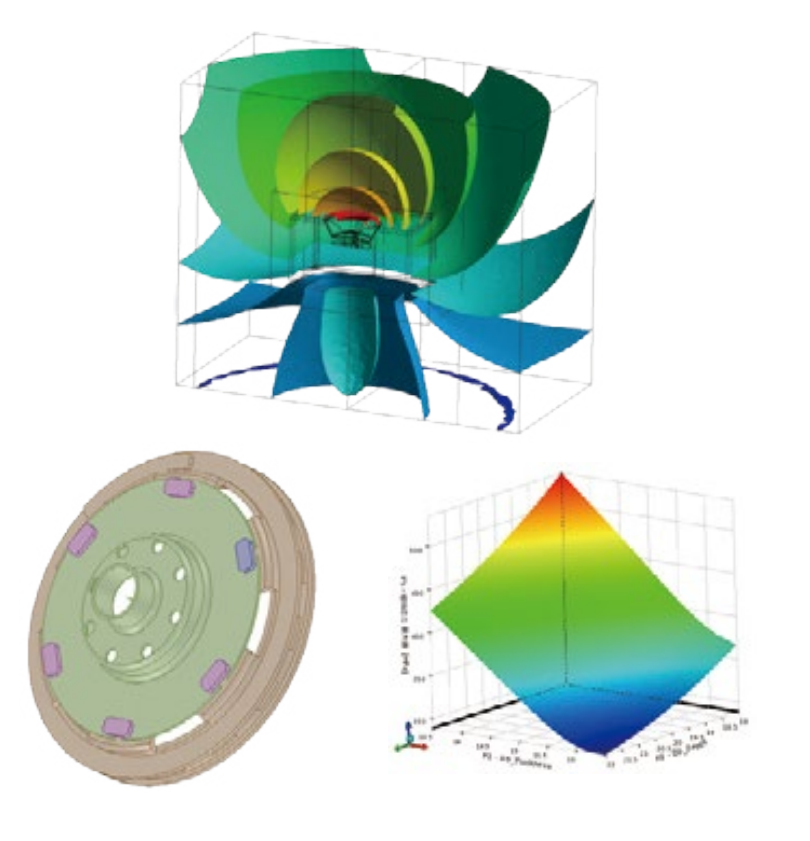

• ANSYS Maxwell是针对低频电磁设备二维和三维电磁场有限元
分析软件,用于电机、作动器、电感、变压器、磁性传感器
等各种机电产品的电磁场分析
• RMxprt 是旋转电机设计专家工具,输入电机类型、定子/转
子尺寸、绕组、额定数据等参数,自动生成电机模型,可基
于磁路法快速计算电机特性,更可自动一键生成精确的物理
模型进行电磁场仿真得到更精准的电机特性
• PExprt 是集磁路法和电磁场有限元分析于一体的变压器、电
感器等电力电子部件设计工具,能直接获得需要的铁芯形状、
绕组材料,并自动优选更合适的变压器方案
• 热点行业:新能源,电源,高压直流输电
